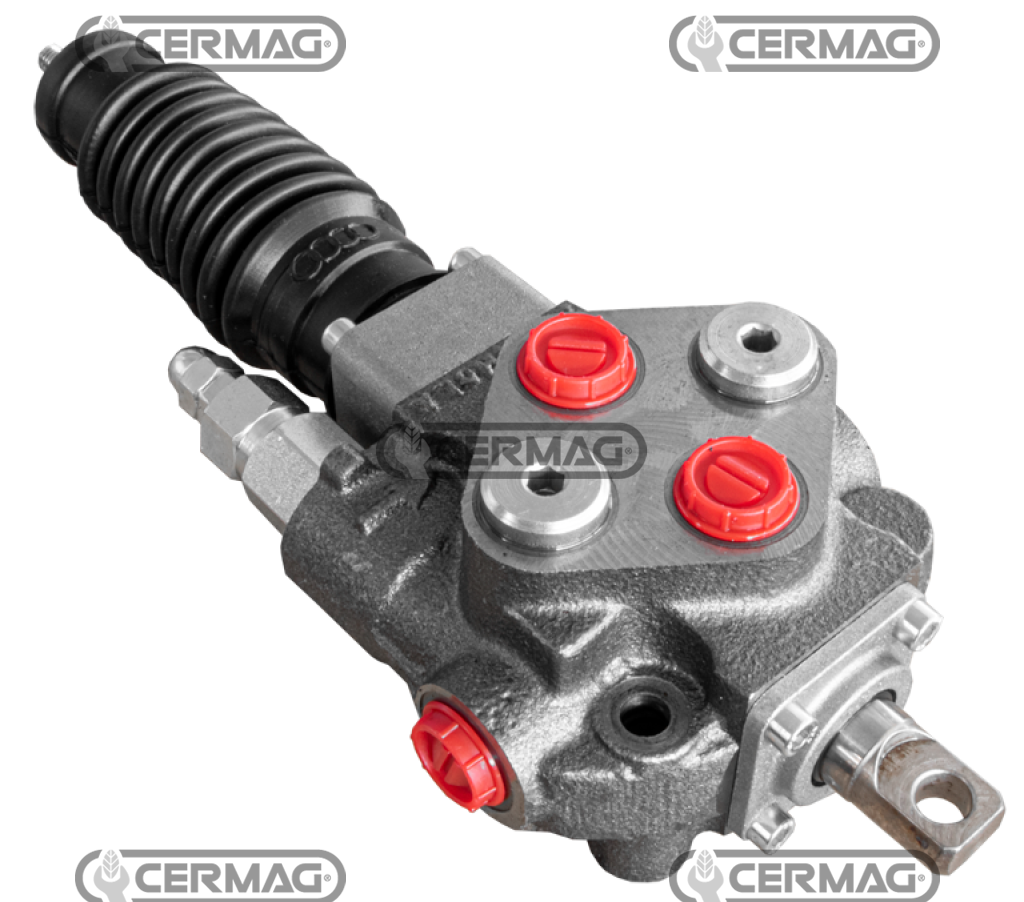

Art 84390
Adattabile a
Distributore per interfilari
Circuito
Doppio effetto - Centro chiuso
distributore interf.DE 3/8"c.chiuso
Disponibile nelle categorie : DISTRIBUTORI PER INTERFILARI
Descrizione
Il distributore ha sempre il posizionatore in posizione “1”.
Portare la leva in posizione “2” e, in automatico, ritorna in posizione “1”.
Quando il cilindro giunge a fine corsa occorre prevedere idonei tiranti che riportano la spola in posizione “0”.
Portare la leva in posizione “2” e, in automatico, ritorna in posizione “1”.
Quando il cilindro giunge a fine corsa occorre prevedere idonei tiranti che riportano la spola in posizione “0”.
Dati
Pressione massima di esercizio
300 Bar
Valvola di massima tarata a
130 Bar
Portata
45 l/min
Attacchi P1-P2-A-B-T2
3/8" Gas
Attacchi T1
1/2" Gas
Circuito
Doppio effetto - Centro chiuso
Entrata
Sinistra
Schema circuito
Carry over
Predisposto
Schema della leva
Posizioni della leva
1 Fissa
2 Ritorno a molla in posizione 1
2 Ritorno a molla in posizione 1
peso netto
3.38 kg
